Термоповітряна паяльна станція — назва, яка на перший погляд звучить складно і трохи лякає. Особливо якщо ви ніколи не тримали в руках нічого, крім звичайного паяльника. Але насправді це один з найбільш зрозумілих і універсальних інструментів для роботи з електронікою. І якщо ви хоч раз стикалися з необхідністю зняти мікросхему або компонент, не пошкодивши плату, — термофен вже вам потрібен, просто ви ще не знаєте про це.
Що таке термоповітряна паяльна станція і як вона влаштована
Термоповітряна паяльна станція (у побуті — термофен або фенова станція) — це пристрій, який подає потік нагрітого повітря на конкретну ділянку плати. На відміну від паяльника, що нагріває одну точку через жало, термофен рівномірно прогріває площу навколо компонента — і припій під усіма його контактами розплавляється одночасно.
Конструктивно станція складається з блока керування і ручки з соплом. Блок управляє двома параметрами: температурою повітряного потоку (від 100 до 480–500°C) і швидкістю потоку повітря (потужністю вентилятора). Саме поєднання цих двох параметрів визначає, як станція поведе себе при конкретній задачі.
Сопла змінюються залежно від розміру компонента: вузьке сопло концентрує потік на дрібній мікросхемі, широке — рівномірно прогріває велику зону. Radio Shop пропонує комплекти з кількома соплами до більшості станцій в асортименті — це одразу зручно при різноплановій роботі.
Коротка довідка: як ця технологія стала масовою
Промислові системи гарячого повітря використовувалися в електронному виробництві ще з 1970-х. Але масовий попит на портативні термофени сформувався у 1990-х, коли SMD-технологія (монтаж на поверхню) почала витісняти виводний монтаж у побутовій електроніці. Компоненти стали дрібнішими, ніжками занурюватися в отвори перестали — і паяльник сам по собі вже не міг ефективно знімати мікросхеми без пошкодження.
Сьогодні паяльна термоповітряна станція є стандартним обладнанням у будь-якому сервісному центрі — від невеликої майстерні в обласному місті до столичного сервісу з потоком клієнтів.
Чим термоповітряна станція відрізняється від того, з чим її плутають
Найчастіше термофен плутають із двома речами: будівельним феном і інфрачервоною паяльною станцією. Різниця суттєва.
Термофен vs будівельний фен
Будівельний фен — потужний прилад для теплового стиснення, розігрівання фарби чи клею. Він дає масивний потік гарячого повітря з мінімальним контролем температури і майже без можливості концентрувати його на дрібній точці. Температурний діапазон зазвичай 50–650°C, але без точного відліку. Застосовувати його для паяння — все одно що різати хліб сокирою: теоретично можливо, практично — знищите все навколо.
Паяльний термофен дає точно контрольований потік із температурою ±5–10°C від заданої, з різними соплами для концентрації і з регульованою швидкістю потоку. Це принципово різні прилади.
Термофен vs інфрачервона станція
ІЧ-станція нагріває без механічного потоку — тільки випромінюванням. Термофен дає потік повітря, який фізично переміщає дуже дрібні компоненти (0402, 0201) поруч із зоною роботи. Тому для щільного монтажу і BGA-корпусів ІЧ-технологія точніша. Для більших компонентів — QFP, SOIC, PLCC, роз\’ємів — термофен часто зручніший і практичніший.
Що знають професіонали: досвідчені майстри комбінують обидва типи. Термофен — для більшості знімань і монтажу, ІЧ-станція — для BGA і тонких робіт. Radio Shop допоможе підібрати правильне поєднання під ваш тип задач і бюджет.
Для яких конкретних завдань потрібна термоповітряна станція
Зняття SMD-компонентів
Мікросхема в корпусі SOIC-8 має 8 ніжок з двох сторін. Паяльником знімати її — значить прогрівати по черзі кожен контакт і одночасно тягнути корпус уверх. Це складно, повільно і легко пошкодити доріжки. Термофен прогріває всі ніжки одночасно за 10–20 секунд — мікросхема знімається пінцетом чисто і без стресу для плати.
Монтаж QFP і SOIC мікросхем
Паяльник для монтажу мікросхем з дрібним кроком ніжок вимагає великого досвіду і гарного жала. Термофен спрощує задачу: наносите паяльну пасту, точно ставите мікросхему на місце, прогріваєте термофеном — паста розплавляється і кожна ніжка стає на своє місце.
Ремонт телефонів і планшетів
Екрани в сучасних смартфонах приклеєні термоклеєм, рамки — теж. Термофен прогріває клей, не розплавлюючи пластик, і дозволяє акуратно відокремити деталі. Radio Shop рекомендує для цього режим 120–150°C з низькою швидкістю потоку.
Усадка термотрубок і термоклей
Для ізоляції паяних з\’єднань кабелів, захисту роз\’ємів і закріплення компонентів. Не обов\’язково купувати окремий будівельний фен — термоповітряна станція на низькій температурі справляється з цим чудово.
Видалення вологи та попередній підігрів
Плати після тривалого зберігання або потраплення вологи необхідно підсушити перед паянням. Рівномірний прогрів при 60–80°C протягом кількох хвилин прибирає вологу без ризику термічного стресу.
Ключові характеристики: на що дивитися при виборі
Діапазон і точність температури
Мінімальний прийнятний діапазон — 100–480°C. Точність підтримки ±5°C — норма для якісних станцій. Дешеві моделі без назви можуть відхилятися на 20–30°C від заданого значення, що перетворює роботу на лотерею.
Регулювання потоку повітря
Швидкість потоку вимірюється в л/хв і регулюється окремо від температури. Низька швидкість (5–10 л/хв) — для дрібних компонентів і роботи поруч з чутливими деталями. Висока (20–30 л/хв) — для великих компонентів і прогріву масивних плат. Якщо станція дає тільки один режим потоку — це серйозний недолік.
Швидкість розігріву
Якісна станція виходить на робочу температуру за 30–60 секунд. Деякі бюджетні варіанти гріються 3–5 хвилин — в роботі це дратує і знижує ефективність.
Набір сопел
Базовий комплект включає 3–4 сопла різного діаметру. Для більшості задач цього достатньо. Radio Shop часто пропонує станції з розширеним набором сопел — варто уточнити при покупці.

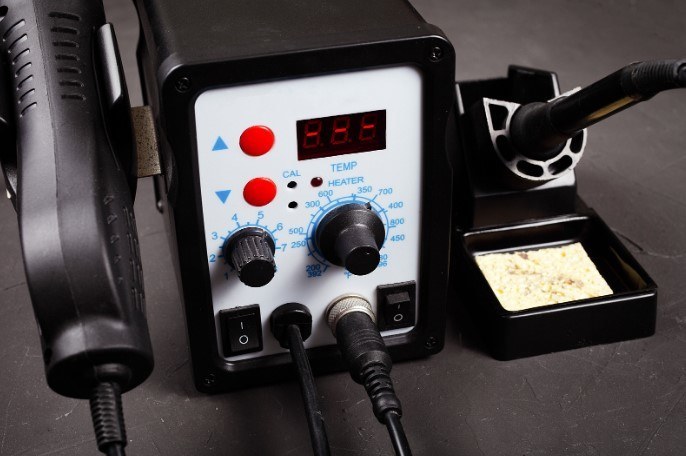

Комбіновані станції (2-в-1)
Популярний варіант — станція, де в одному корпусі поєднані паяльник і термофен. Такі рішення економлять місце, мають спільне керування і дозволяють одночасно прогрівати зону феном і підправляти паяльником. Саме такі комбіновані станції Radio Shop рекомендує як перший вибір для тих, хто переходить від простого паяльника до серйозного обладнання.
Сезонна довідка: коли попит на термофени зростає
Цікава закономірність: піки звернень до сервісних центрів з проблемами телефонів і ноутбуків припадають на осінь і зиму. Причина — перепади температури і волога при внесенні гаджетів із холоду в тепло, а також активне використання техніки в закритих приміщеннях. Відповідно, найактивніший сезон покупок термоповітряних станцій для сервісних центрів — вересень–листопад. Якщо плануєте оновити обладнання, краще зробити це до сезону — наявність може скорочуватися.
Порада від практика
Олена Борисенко, технік з ремонту мобільних пристроїв з досвідом 9 років:
«Починала з дешевого термофена без назви. За рік спалила три мікросхеми від нерівномірного нагрівання і перегрілих зон. Потім взяла нормальну станцію — і проблема зникла сама собою. Точна температура — це не примха, це захист компонентів, які коштують більше, ніж сама станція. На Radio Shop знайшла відповідний варіант і жодного разу не пожалкувала».
Практичні поради для початківців
Перший запуск термофена — завжди трохи хвилюючий момент. Кілька правил, які допоможуть уникнути проблем.
Починайте з температури 320–350°C і середньої швидкості потоку для стандартного олово-свинцевого припою. Для безсвинцевого піднімайте до 380–400°C. Тримайте сопло на відстані 2–3 см від компонента і рухайте круговими рухами — не тримайте нерухомо в одній точці.
Дрібні компоненти поруч із зоною роботи прикривайте алюмінієвою фольгою. Термостійкий скотч теж підійде. Це не параноя — це стандартна практика навіть досвідчених майстрів.
Флюс — обов\’язковий. Без нього припій окислюється і погано затікає на контакти. Рідкий флюс наносьте під компонент перед нагріванням.
Регіональна специфіка: Київ і невеликі міста
Рівень оснащення сервісних центрів у Києві та великих містах — Одесі, Харкові, Дніпрі — значно вищий. Тут термоповітряна станція є базовим мінімумом навіть у невеликій майстерні. У менших містах і районних центрах майстри частіше починають з комбінованих бюджетних варіантів або купують лише паяльну станцію, відкладаючи термофен «на потім».
Але ця практика змінюється: завдяки онлайн-замовленням і доставці від Radio Shop по всій Україні, майстри з регіонів отримали доступ до того ж асортименту, що і столичні колеги. Різниця у вартості доставки незначна порівняно з різницею в якості роботи, яку дає правильно підібране обладнання.
FAQ
Чи можна термоповітряною станцією паяти BGA-мікросхеми?
Так, але з обмеженнями. BGA-рефлоу термофеном вимагає великого досвіду і правильного профілю нагріву. Для регулярної роботи з BGA краще мати інфрачервону станцію — вона дає рівномірніший нагрів і менший ризик пошкодження сусідніх компонентів потоком повітря.
Яка температура потрібна для знімання типових SMD-компонентів?
Для олово-свинцевого припою (ПОС-61) — 320–360°C. Для безсвинцевих сплавів — 380–420°C. Для термочутливих компонентів і пластикових корпусів починайте з нижніх значень і поступово піднімайте.
Скільки коштує хороша термоповітряна станція в Україні?
Базові комбіновані станції 2-в-1 у 2026 році доступні від 1 800–2 500 грн. Напівпрофесійні окремі термофени від перевірених брендів — 3 500–7 000 грн. Станції з розширеним цифровим управлінням і пам\’яттю профілів — від 8 000 грн.
Чи можна замінити термоповітряну станцію будівельним феном?
Категорично ні. Будівельний фен не має потрібної точності температури і керування потоком. Ризик знищити компоненти дуже високий. Це різні прилади для різних задач.
Яку швидкість потоку вибирати для мікросхем з дрібним кроком ніжок?
Мінімально можливу — 5–8 л/хв. Сильний потік зсуне компоненти 0402 і дрібніші на сусідніх ділянках. Додатково прикривайте їх алюмінієвою фольгою.
